QWL絲桿升降機

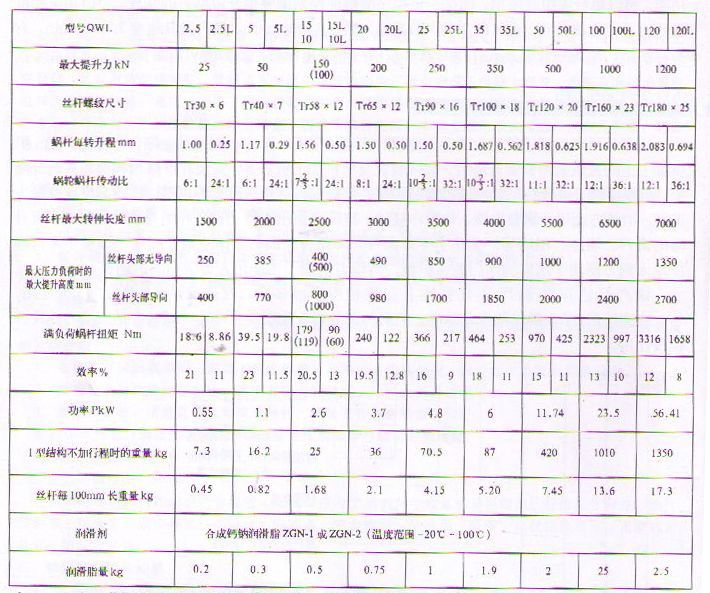

QWL蝸輪絲桿升降機是一種基礎起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）標準。該產品可廣泛用于機械、冶金、建筑、化工、醫療、文化衛生等各個行業。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。具有提升、降落、推進、翻轉等功能，可以單臺或組合使用。QWL絲桿升降機能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。最高輸入轉速1500r/min，最大提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖。

QWL絲桿升降機絲杠的防護

1型升降機絲杠的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）；

2型升降機絲杠的防護分為：基本型和帶防護罩型（Z）。

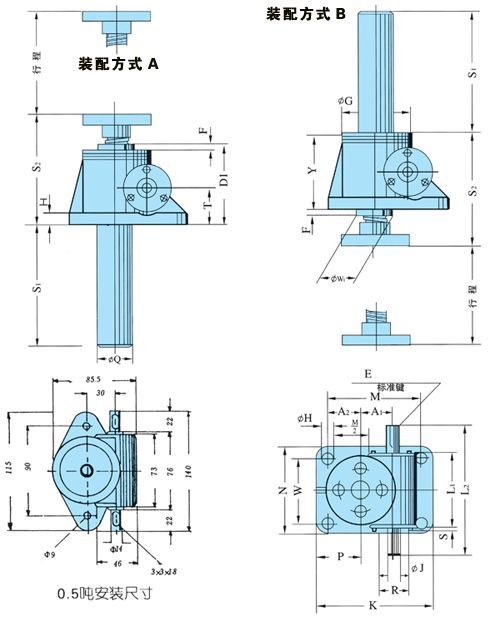

QWL絲桿升降機外型及安裝尺寸
1型結構

2.型結構

型號QWL	2.5-2.5L	5-5L	10-10L	20-20L	25-25L	35-35L	50-50L	100-100L	120-120L
型號QWL	2.5-2.5L	5-5L	15-15L	20-20L	25-25L	35-35L	50-50L	100-100L	120-120L
S1	行程（TL*）+20	行程（TL*）+20	行程（TL*）+20	行程（TL*）+20	行程（TL*）+20	行程（TL*）+20	行程（TL*）+20	行程（TL*）+20	行程（TL*）+20
S2	150.5	193	230	262	317	350	416	550	570
T	45	61.5	70	87	102	115	121	155	155
K	165	212	235	295	350	430	375	526	526
M	135	168	190	240	280	360	285	412	412
N	120	155	200	215	260	280	500	622	622
W	90	114	155	160	190	210	406	508	508
ΦH	14	17	21	28	35	35	45	48	48
ΦJ	16K6	20k6	25k6	28k6	34k6	38k6	38M6	45M6	48M6
A1	45.2	56.2	66.8	72.5	97	120	135	190	190
A2	50	58	63.5	95	95	135	80	146	146
P	65	80	86	122.5	130	170	125	203	203
L1	110.5	132	172	213.5	221	265	558	610	610
L2	190	228	280	322	355	430	310	380	380
ΦG	98	122	150	185	205	260	300	420	420
D1	105.5	142	156.5	182	225	250	296	400	400
E	5×5×32	6×6×32	8×7×50	8×7×45	10×8×50	10×8×70	10×8×90	14×9×100	14×9×100
R	40	55	55	72	80	90	100	130	130
S	5.5	6	7	6	10	10	12.5	12.5	12.5
F	8.5	12	6.5	6	8	10	16	40	40
ΦQ	45	60	76	83	114	121	145	180	220
H	12	18	16	20	25	30	32	38	42
ΦW1	48	65	80	100	130	150	170	240	240
安全裕度X	20	20	25	25	25	30	40	50	50
SM** X	20	20	25	25	25	30	40	50	50
Y	97	130	150	176	217	240	280	360	360

A	行程（TL*）+215	行程（TL*）+270	行程（TL*）+335	行程（TL*）+404	行程（TL*）+476	行程（TL*）+535	行程（TL*）+603	行程（TL*）+815	行程（TL*）+845
B	行程（TL*）+238	行程（TL*）+300	行程（TL*）+359	行程（TL*）+430	行程（TL*）+513	行程（TL*）+580	行程（TL*）+685	行程（TL*）+880	行程（TL*）+910
NL	行程（TL*）+85	行程（TL*）+100	行程（TL*）+125	行程（TL*）+150	行程（TL*）+170	行程（TL*）+205	行程（TL*）+250	行程（TL*）+320	行程（TL*）+330
D	100	131	160	194	226	260	290	375	375
e	26.5	30	34	39	52	55	65	80	80
U	97	131	150	181	211	250	280	360	360
φW	68	83	110	140	160	180	200	260	260
B	3	3	3	3	3	4	5	6	6
a	45	60	75	100	120	145	170	220	270
b	15	18	25	30	35	35	50	70	80
φc	50	70	90	90	130	150	180	240	260
φd	80	87	110	120	155	190	220	300	330
AL	行程（TL*）+56	行程（TL*）+65	行程（TL*）+80	行程（TL*）+80	行程（TL*）+125	行程（TL*）+150
AN	12	12	15	18	12	35
ΦA	98	110	150	160	192	210
AM×AM	60×60	70×70	90×90	106×106	126×126	139×139

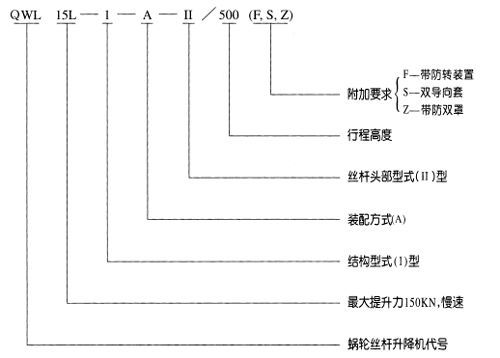

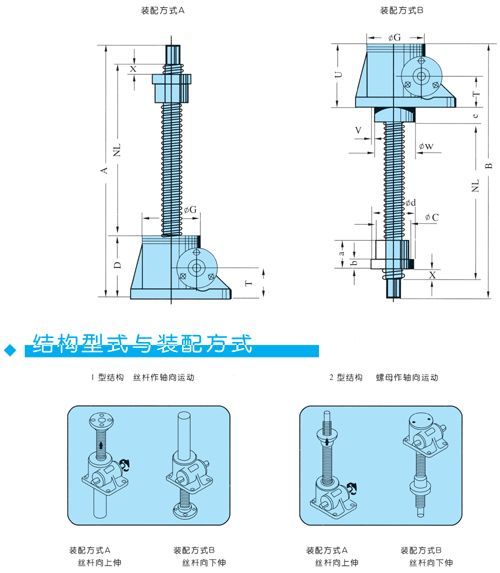

1.結構型式
(1)型——絲桿作軸向移動
(2)型——絲桿作旋轉運動，螺母作軸向移動
2.裝配型式
A型——絲桿（或螺母）向上移動；
B型——絲桿（或螺母）向下移動。
3.絲桿頭部型式
1型結構型式的絲桿頭部分I型（圓柱型）、Ⅱ型（法蘭型）、Ⅲ型（螺紋型）、Ⅳ型（扁頭型）
四種型式；2.型結構型式的絲桿頭部分為Ⅰ型（圓柱型）、Ⅲ型（螺紋型）二種型式。
4.傳動比普通速比（P）、慢速比（L）
5.提升承載能力
1.51，2.5，5，10，15，20，25，35，50，100，120（×10KN）十二種
6.絲桿的防護 1.型結構有基本型、防旋轉（F）和帶防護罩型（Z）；
2.型結構有基本型和帶護罩型

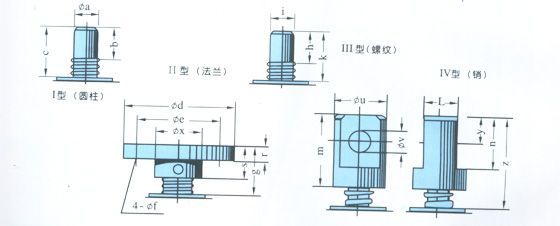

QWL絲桿升降機絲桿頭部型式

頭部模式	型號QWL	2.5-2.5L	5-5L	10-10L	20-20L	25-25L	35-35L	50-50L	100-100L	120-120L
頭部模式	型號QWL	2.5-2.5L	5-5L	15-15L	20-20L	25-25L	35-35L	50-50L	100-100L	120-120L
I型	φak6	20	25	40	50	70	80	95	130	150
	b	30	40	50	60	63*	80	90	120	140
	c	45	51	73.5	80	92	100	120	150	170
Ⅱ型	φd	98	122	150	185	205	260	300	370	400
	φe	75	85	105	140	155	200	225	280	310
	φf	14	17	21	26	27	33	39	48	48
	r	12	18	20	20	25	30	35	75	80
	s	30	40	50	60	63*	80	90	120	140
	φx	40	50	65	90	100	130	150	200	230
	g	45	51	73.5	80	92	100	120	150	170
Ⅲ型	h	30	39	50	60	63	80	90	120	140
	I	M22×1.5	M30×2	**M39×3	M50×3	M70×3	**M80×3	M95×4	M130×4	M150×4
	k	40	51	73.5	80	92	100	120	150	170
Ⅳ型	l	30	42	60	75	90	105	120	160	180
	m	70	105	130	150	175	220	240	300	335
	n	50	75	100	120	140	160	160	180	200
	φVh8	25	35	50	60	70	80	80	90	95
	z	85	117	153.5	170	204	240	270	330	360
	φu	50	65	90	110	130	150	180	220	260
	y	25	37.5	50	60	70	80	80	90	100

*對2 型結構比值為80； **可按M40 x 3 加工。
