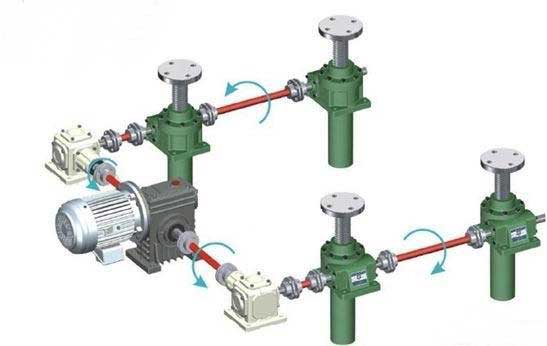

四臺聯動升降平臺,由四臺升降機,兩臺轉向箱,若干連桿,連軸器,一臺WP雙出軸減速機,一臺電機組合而成.屬于常用的H型結構.可以兩臺聯動，四臺聯動，八臺聯動
機械升降動作結構新運用 螺旋升降器最早在臺灣為機械上附屬附件，制成系列產品成為商品化市場。以其獨特的外形，精巧的設計，緊湊的結構廣泛地運用于機械、冶金、建筑、化工、醫療、文化衛生等各個行業。
成功地解決了一些機械升降動作中定位難，安裝設計不方便的問題。且?guī)?dòng)機械行業在部品附件總成上的應用，提供機械設計方便性和實用性，在傳動性市場上已蔚成風潮。
螺旋升降器結構主要為機身、入力蝸桿、含內螺紋之銅件蝸齒輪及其它附件組成。
主設計規范上從0.5噸至100噸，有多種規格。其動態承受力從0.3噸至26噸，舉升速度可達3600mm/min。
螺桿端在應用上又可分為頂板式、栓孔式、牙口式、平口式（標準型）四種，并可依客戶要求加工螺桿端。
二、特點
螺旋升降器具有體積小、功能多、重量輕、無噪音、結構緊湊、安裝方便、使用靈活、動力源廣、傳動效率高、使用壽命長等特點。
可以頂升、降落、提升、下壓、推進、翻轉等多種安裝使用方式。螺旋升降器可單臺式多臺組合使用。能按一定的程序準確地控制調整頂升式降落的高度，可以用電機式其它動力直接帶動，也可以手動。
三、用途
螺旋升降器主要應用范圍
1.機械加工上的沖壓緊固裝置升降臺，翻轉裝置及試驗儀器平臺升降。
2.延壓機輥輪的間隔調整,管材或板材運送位置的調整結構。
3.塑料機的薄膜厚度調整結構。
4.安裝維修用的爬梯和工具升降架，機車維修升降臺位。
5.高溫爐門的開啟結構。
6.塑料容器吹制機械模具的調整高度結構。
7.鑄造啟?；蚧炷煨汀?br />
8.冶煉方面用于調整電機、熱液體澆鑄。
9.建筑方面用于移動設備和組合成品的模板，可升降的窗戶、墻壁、圍墻。
10.文化衛生方面用于可升降舞臺、調整游泳池地面高度、調整手術臺高度。
11.水利方面用于水庫的閘門和保護板升降。
12.科研方面用于不能用人力調整的動作。
1.靜態力:0.5噸到100噸
2.動態力:0.1噸到26噸
3.安全自鎖,定位精確
四、性能描述
螺旋升降器與油壓缸、氣動缸的功能比較序號 螺旋升降器 油壓缸 氣動缸
1 可做單體或多臺串聯啟動 要配合油泵、油箱等機件 要配合空壓機做動力
2 動作后定位穩定不滑落 容易位移 容易位移
3 可配合數碼檢出作微調 只能做單一上、下定位 只能做單一上、下定位、定位或手動調整
4 保養容易 保養機件多
